【STM32G431】+ A1.开箱及点亮SCD55100

首先感谢社区举办的双11活动，在活动的最后两天卡点抢到了NUCLEO-STM32G431这块板子，感谢日天的及时发货。

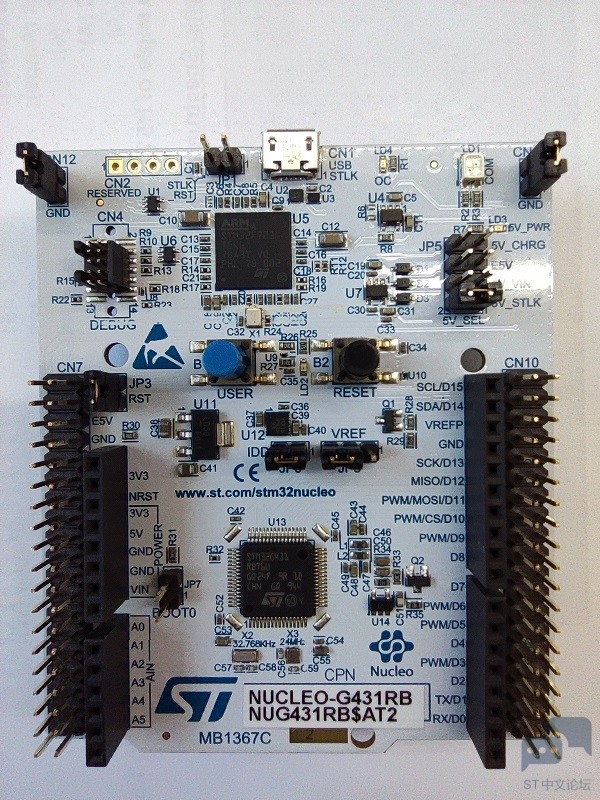

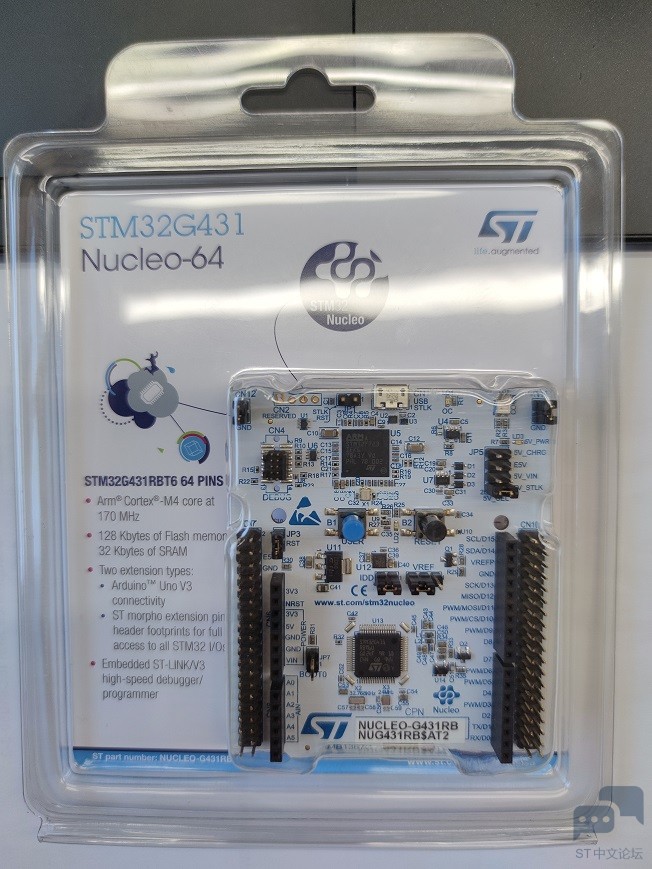

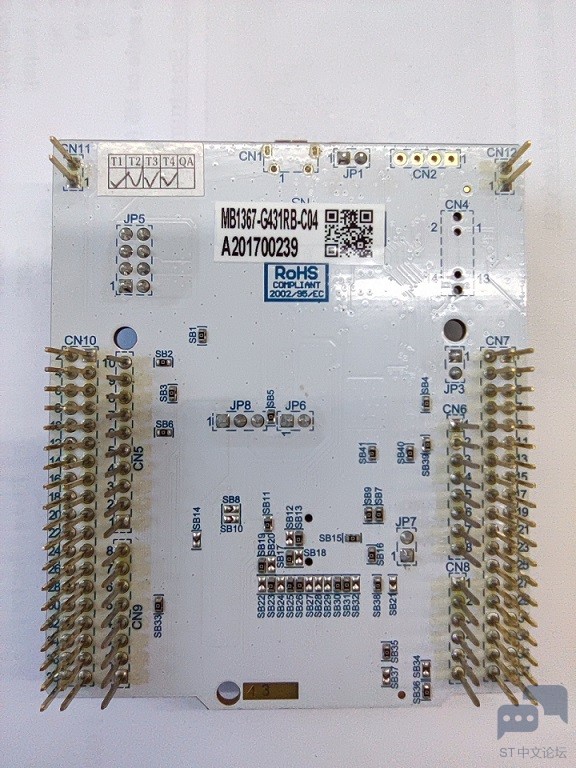

先晒晒开发板的美照吧！

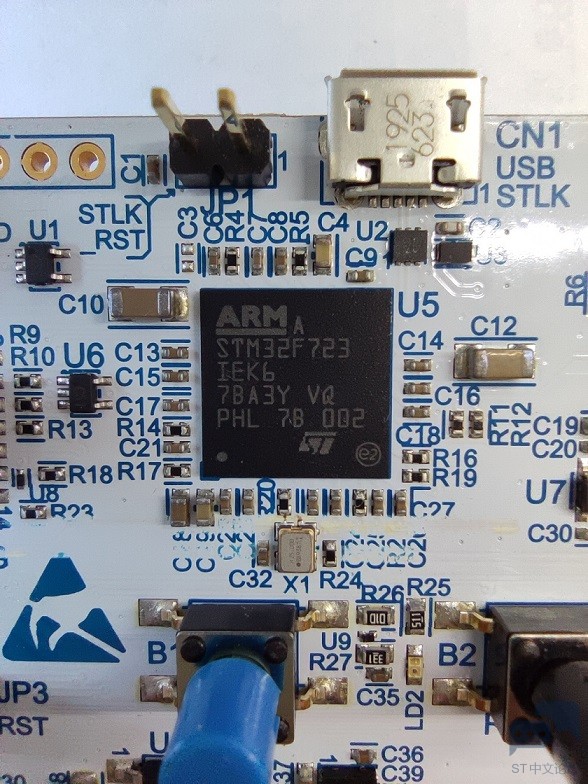

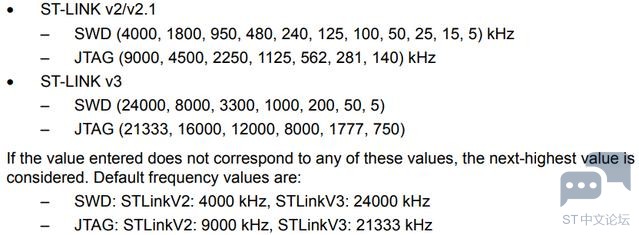

对我来说，这块板子最大的亮点要数板载的ST-LINK V3了。相比ST-LINK V2.x版本最大时钟速度和虚拟串口速度都有了很大的提升。

下来使用STM32CubeMX和Keil进行一个简单的测试。

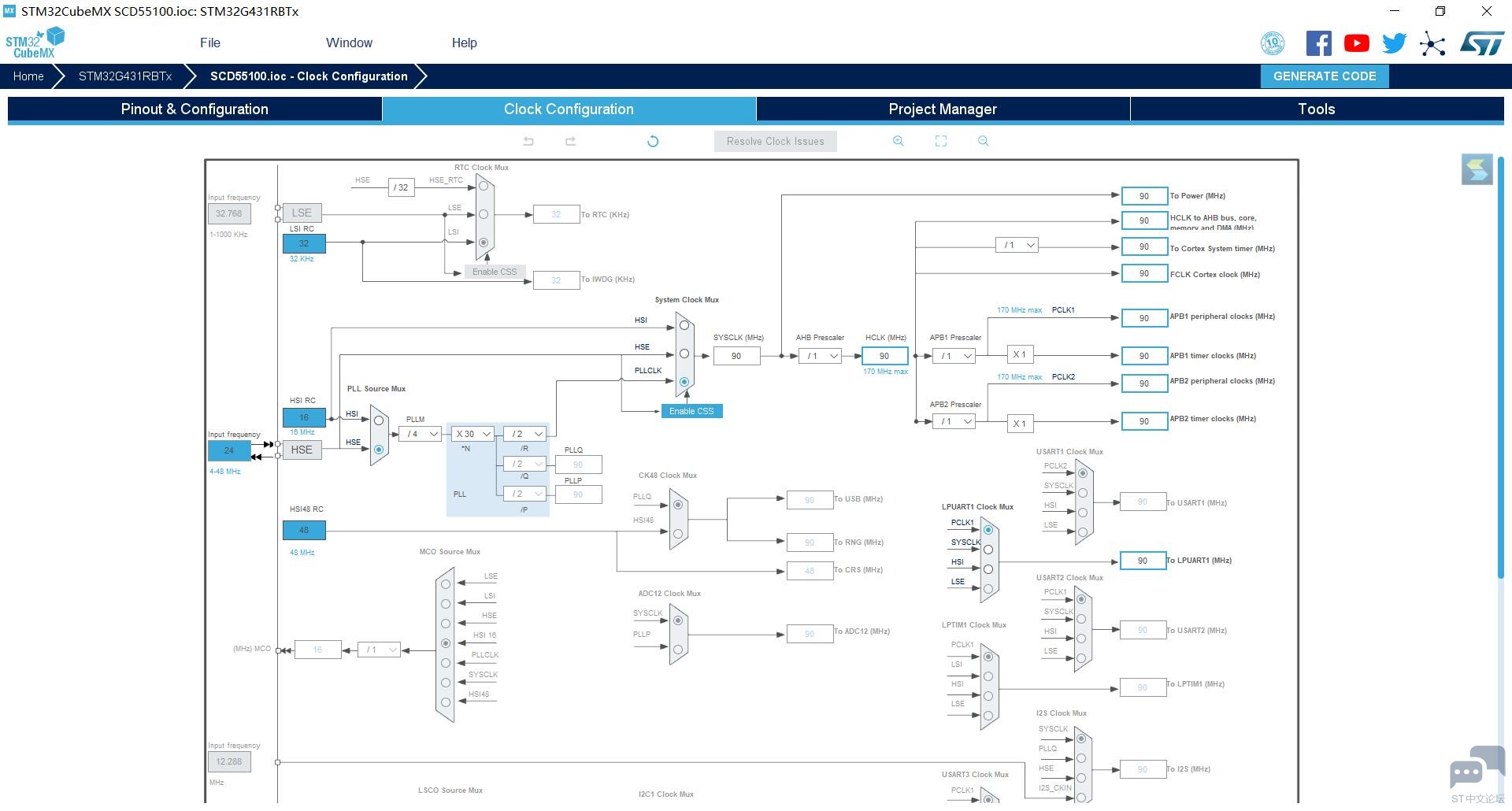

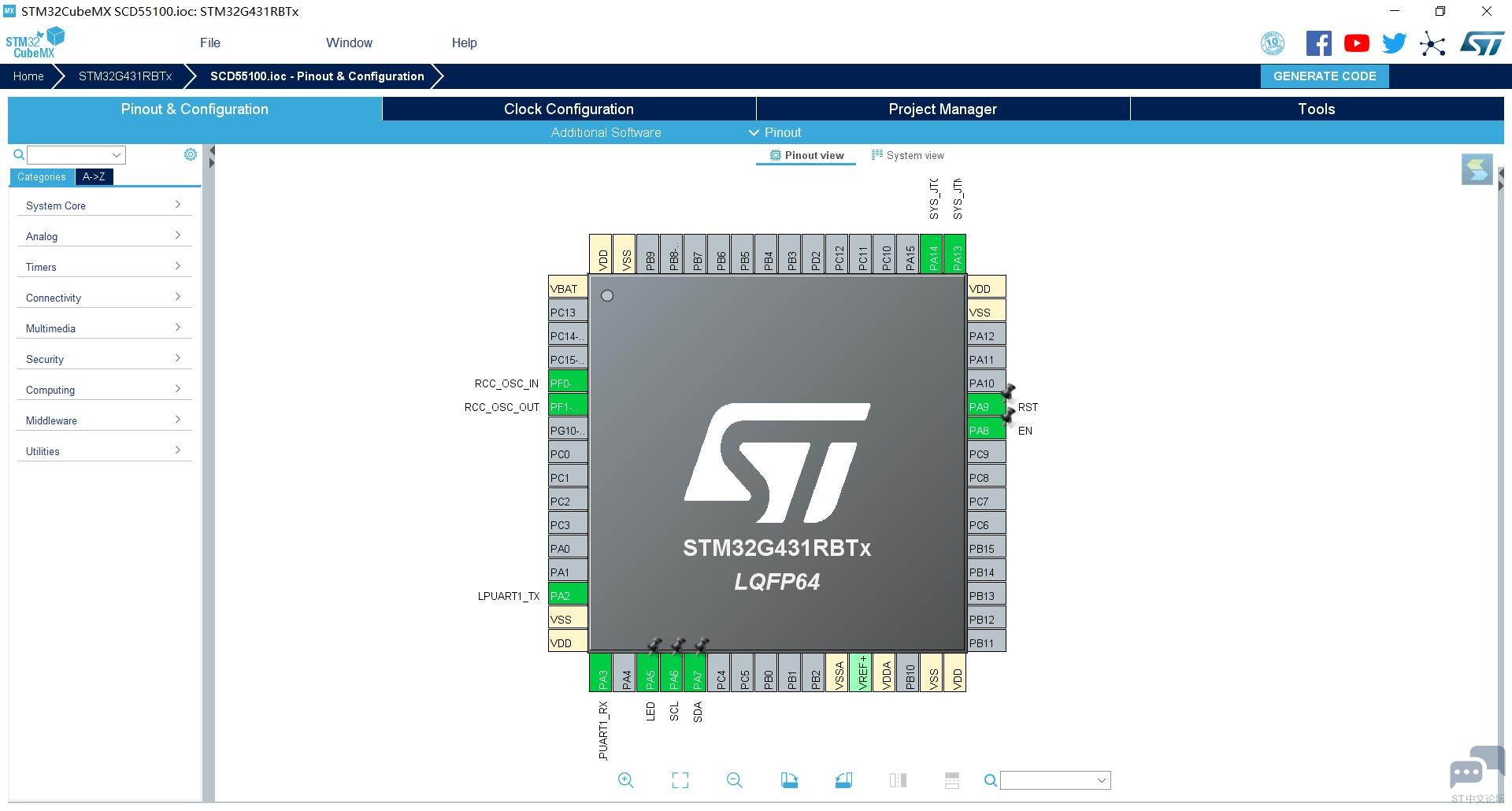

首先配置一下管脚，这里要注意开发板默认焊接的外部晶振是24MHz的。

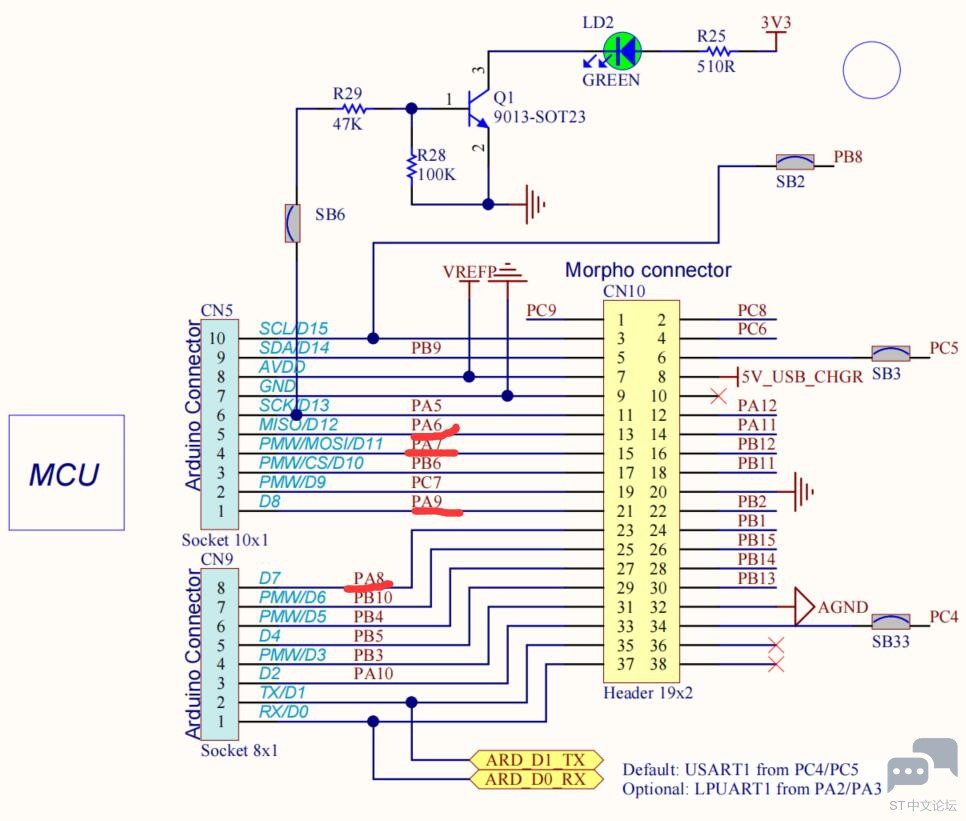

这里为了接线的方便都配置在PA这一组里。

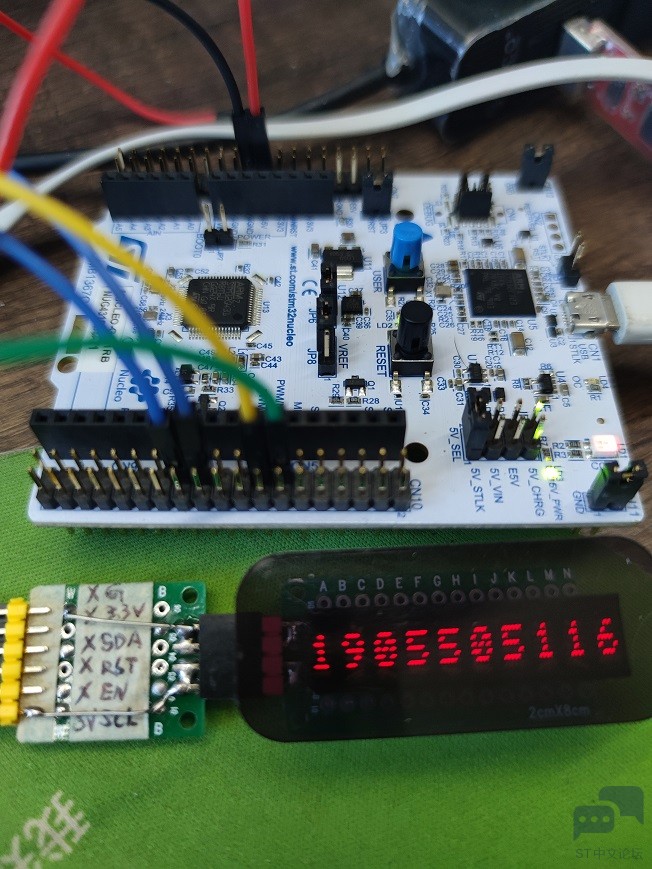

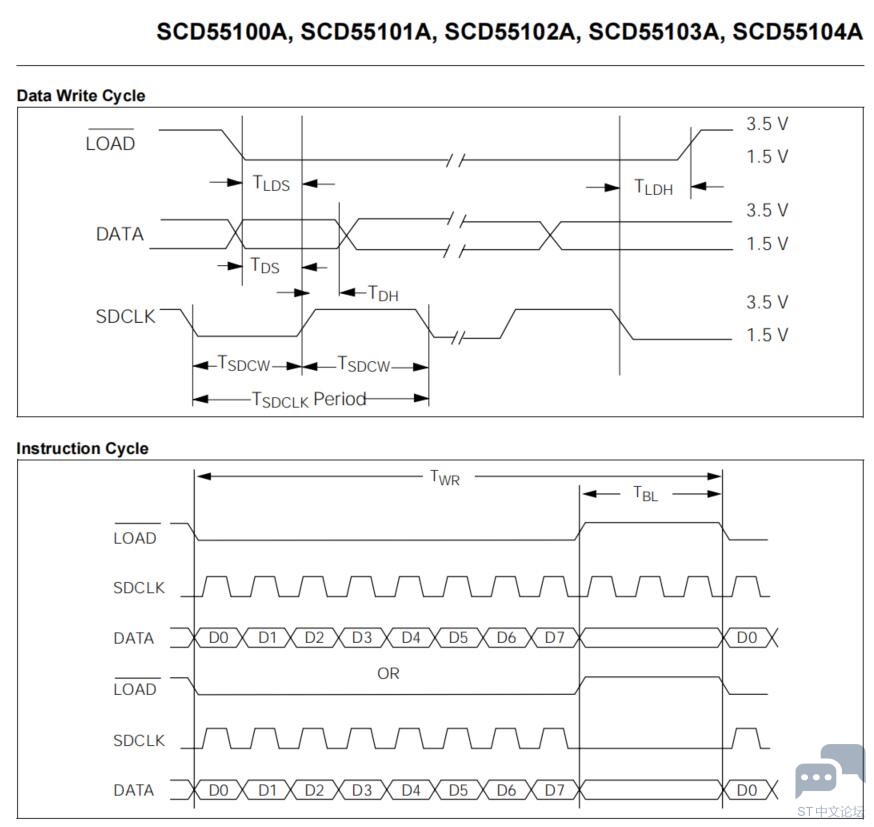

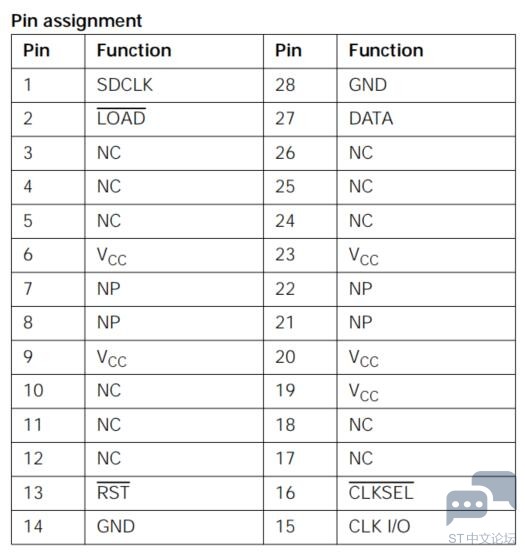

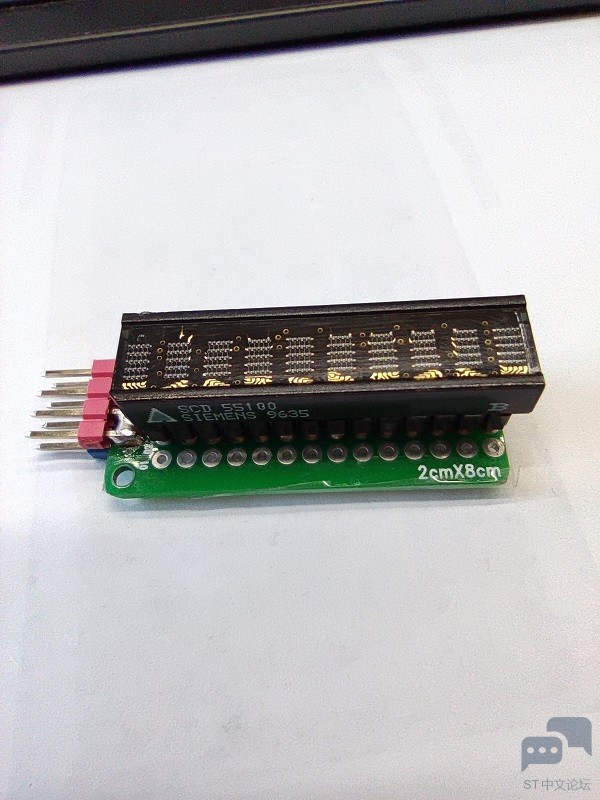

实验的对象是一款10位5*5的点阵SCD55100，使用4个IO口就可以控制,时序也比较简单。

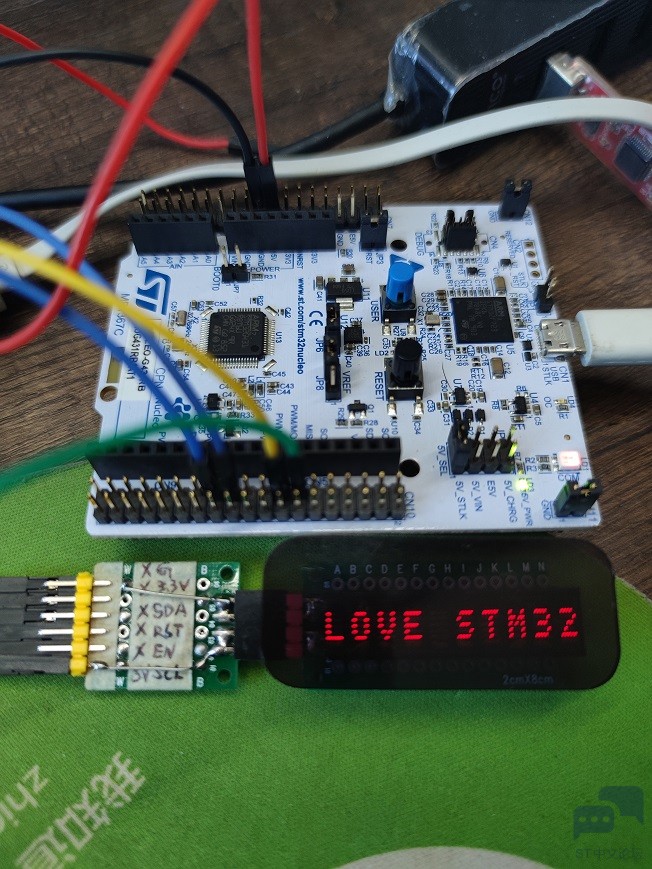

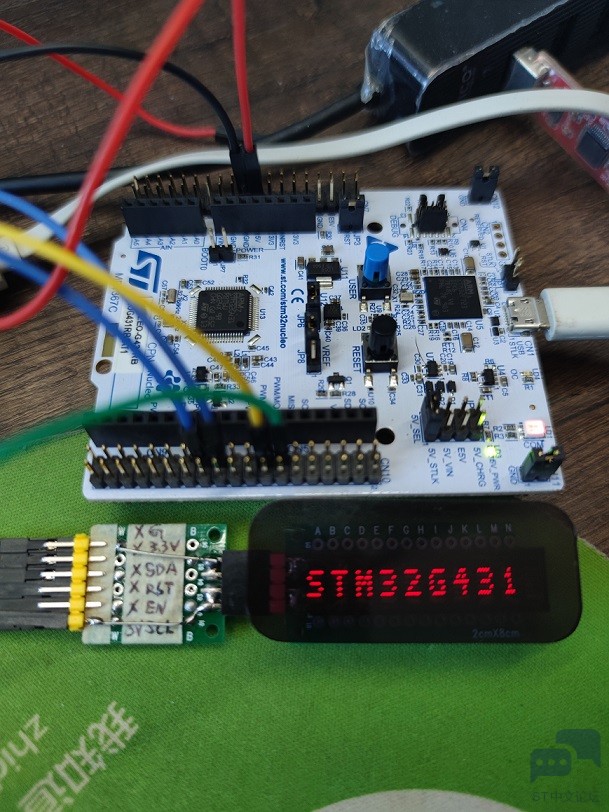

示例代码是先固定显示两串字符然后循环显示一串随机数：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_LPUART1_UART_Init();
  /* USER CODE BEGIN 2 */
  HAL_GPIO_WritePin(GPIOA, RST_Pin, GPIO_PIN_RESET);
    HAL_Delay(10);
    HAL_GPIO_WritePin(GPIOA, RST_Pin, GPIO_PIN_SET);
    WriteDat(0xC0);            //Software clear
    /*
    F0 100%
    F1 53%
    F2 40%
    F3 27%
    F4 20%
    F5 13%
    F6 6.6%
    */
    WriteDat(0xF1);            //Display brightness(F0~F6)
//    WriteDat(0xFF);            //Power down
    WriteString("STM32G431");
    HAL_Delay(2000);
    WriteString("LOVE STM32");
    HAL_Delay(2000);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
        /******************************************
        必须要每次刷新种子。每次的随机数才会不一样
        srand() rand() 在#include "stdlib.h"
        ******************************************/
        srand(counter);                          //种子值
        p = rand() % 10000000000;        //生成随机整数

        printf("%d\r\n", p);
        WriteString("          ");
        sprintf(str, "%d", p);
        WriteString(str);
        counter++;

        HAL_GPIO_WritePin(GPIOA, LED_Pin, GPIO_PIN_SET);
        HAL_Delay(300);
        HAL_GPIO_WritePin(GPIOA, LED_Pin, GPIO_PIN_RESET);
        HAL_Delay(300);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

后边有空了再评测一下其他的内容。
