求助!stm8s103K3开启TIM4更新中端,修改程序代码地址0x9000后程序一直重新执行。

avatar qwe111 提问时间: 2023-08-14 09:23:43 / 已解决

求助!<a style=stm8s103K3开启TIM4更新中端,修改程序代码地址0x9000后程序一直重新执行。 [相关图片]' title='求助!stm8s103K3开启TIM4更新中端,修改程序代码地址0x9000后程序一直重新执行。 [相关图片]' />

代码:

// TIM4更新中断服务函数
@far @interrupt void TIM4_UPD_OVF_IRQHandler(void)
{
        //int g_counter =0;
        //g_counter++;
        UART1_SendByte('E');
        TIM4_SR = 0x00;// 清零更新中断标志位
}

// TIM4初始化
void TIM4_INIT(void)
{
        // 设置TIM4预分频系数,64
        TIM4_PSCR = 0x06;
        // 设置TIM4计数最大值
        TIM4_ARR = 0xFA;
        // 使能TIM4更新中断
        TIM4_IER = 0x01;
        // 设置TIM4计数器初始值
        TIM4_CNTR = 0xFA;
}

int main(void)
{
        int i = 0;
        CLK_INIT();
        UART1_INIT();
        TIM4_INIT();
        _asm("rim");
        UART1_SendByte('b');
        TIM4_CR1 |= 0x01;// 使能TIM4
        i = 2 * 6;
        i += 5;
        UART1_SendByte('E');
}
// TIM4更新中断服务函数
@far @interrupt void TIM4_UPD_OVF_IRQHandler(void)
{
        UART1_SendByte('E');
        TIM4_SR = 0x00;// 清零更新中断标志位
}

程序执行会一直输出b。 执行完TIM4_CR1 |= 0x01,执行i = 2 * 6会跳到0x3f4地址,而不是顺序执行下去,这是什么原因导致的?


如需获得 stm8s103K3 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

6个回答
  • avatar butterflyspring
    最佳答案
    回答时间: 2023-08-14 09:53:01

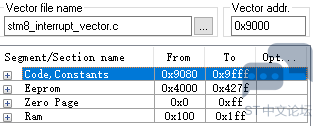

    你的向量表地址为什么会改成0x9000呢? STM8 的复位后向量固定在0x8000, 除非你前面有IAP的代码。 否则发生中断后,PC跑到0x8000到0X8080区间对应的入口找到不正确的地址就会跑飞。 如果没有IAP应用,不要改变向量表的地址哦。

  • avatar qwe111
    回答时间: 2023-08-14 10:19:12

    补充:不使能TIM4更新中断或恢复程序起始地址为0x8000,程序就能正常运行.

  • avatar xmshao
    回答时间: 2023-08-14 10:45:56

    看来可能跟TIM4的中断有关,你在初始化外TIM4后在使能更新中断前,对更新事件的中断请求位做个清零看看。 就像这样操作: TIM4_TimeBaseInit(TIM4_PRESCALER_128, TIM4_PERIOD); TIM4_ClearFlag(TIM4_FLAG_UPDATE); TIM4_ITConfig(TIM4_IT_UPDATE, ENABLE);

  • avatar qwe111
    回答时间: 2023-08-14 11:16:42
    butterflyspring 发表于 2021-12-16 15:11
    你的向量表地址为什么会改成0x9000呢? STM8 的复位后向量固定在0x8000, 除非你前面有IAP的代码。 否则发 ...

    哦哦,明白了。感谢!

  • avatar xmshao
    回答时间: 2023-08-14 11:34:39
    qwe111 发表于 2021-12-16 11:16
    补充:不使能TIM4更新中断或恢复程序起始地址为0x8000,程序就能正常运行. ...

    有人提醒你了。 你那个中断矢量表地址是不能轻易改的。

  • avatar qwe111
    回答时间: 2023-08-14 12:06:20
    xmshao 发表于 2021-12-16 16:18
    有人提醒你了。

    你那个中断矢量表地址是不能轻易改的。

    [md]嗯嗯,感谢解答
