stm32L031电路原理图问题
sealoong 提问时间: 2023-07-31 17:17:54 / 已解决|

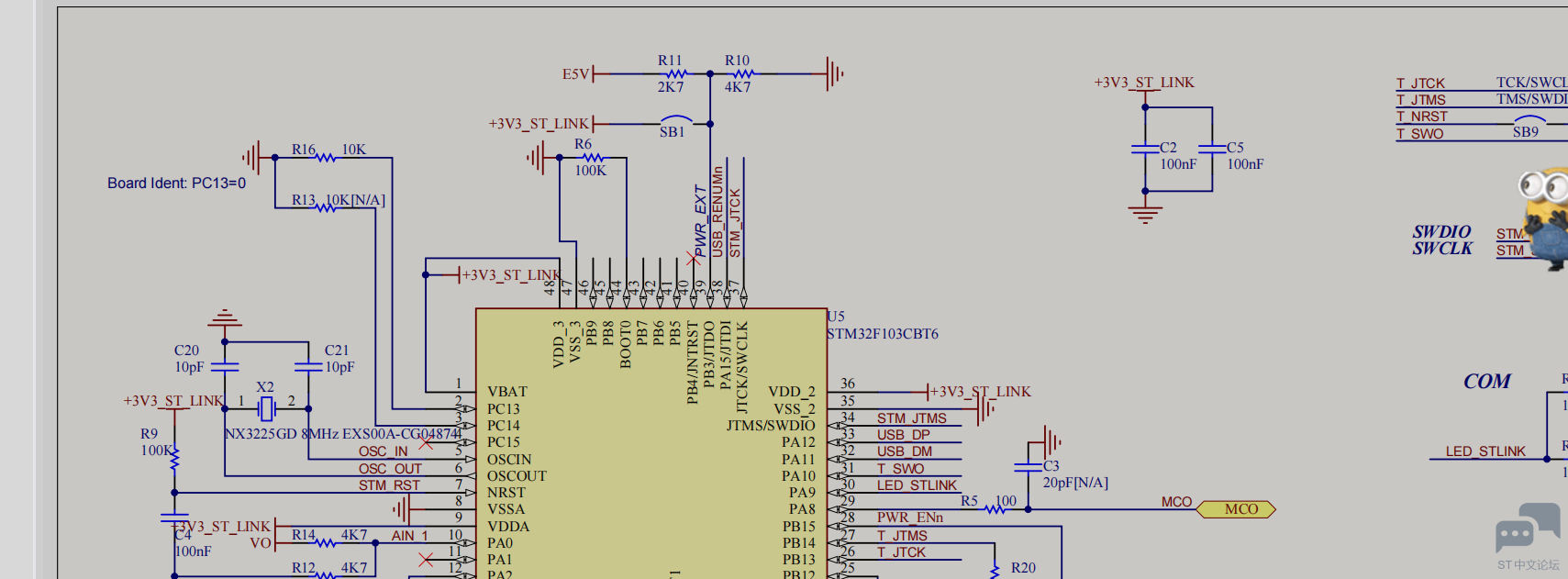

stm32L031(NUCLEO)，的官方核心板中的电路原理图部分如下

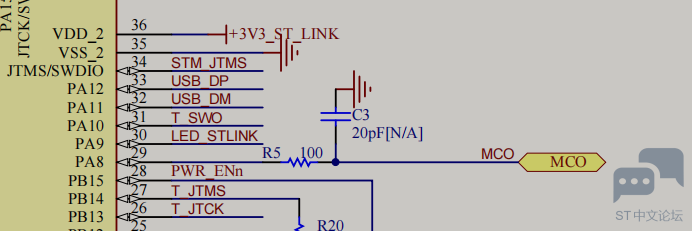

图中的MCO是网络标签吗？ 如果是网络标签的话 那么像PA10直接给导线起名字，而PA8却用网络标签，这俩作用一样，那为啥要用网络标签？为了凸显功能吗？ 因为不同的软件会有差别，我用的那个软件里面说导线名和网络标签完全等价，仅仅形式不一样而已 |
![stm32L031电路原理图问题 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/104407a1ki9s3jppii9gbk.png "stm32L031电路原理图问题 [相关图片]")
![stm32L031电路原理图问题 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/104525q2iyukkmkuqinutk.png "stm32L031电路原理图问题 [相关图片]")
!
如需获得 3个回答
闪烁 回答时间: 2023-07-31 17:47:23模块化，好几个原理图之间调用
xmshao 回答时间: 2023-07-31 18:16:30这个MCO，即Microcontroller Clock Ouput,这里PA8可以作为MCO输出脚，至于MCO可以输出哪些时钟可以看看参考手册。MCO也可以作为标签名，就像这里的PA11起名USB_DM一样。
- sealoong 回答时间: 2023-07-31 18:44:53模块化，好几个原理图之间调用
懂了，但我那个软件高级哈哈，导线名也能调用 多谢大牛
