布洛维光学硬度计

　布洛维光学硬度计是用于洛氏硬度试验、布氏硬度试验、维氏硬度试验的具有多功能用途的多用硬度计，能满足多种硬度试验需求。采用了旋转试验力变换机构和光学测量指示系统，在机体上装有压痕测量装置，具有很高的灵敏度，稳定性，适用于车间和试验室。

布洛维光学硬度计的原理

　硬度是材料机械性能的重要指标之一，而硬度试验则是判断金属材料或零件质量的重要手段。由于金属的硬度与其他机械性能有相互对应关系，因此，大多数金属材料可以通过测定硬度近似地推算出其他机械性能，如强度、疲劳、蠕变和磨损等。洛氏硬度示值由光学投影屏直接读取，维氏、布氏硬度示值由显微镜装置测量（在相互垂直的二个方向测量），用其算术平均值查表获得，洛氏试验力的加荷、保荷、卸荷采用自动切换机构，试验力变换由手轮的旋转而获得。

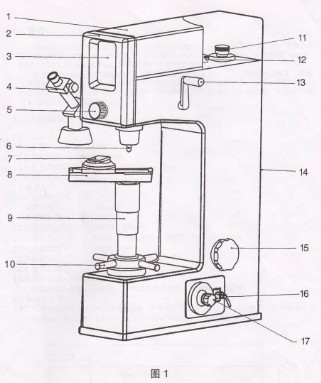

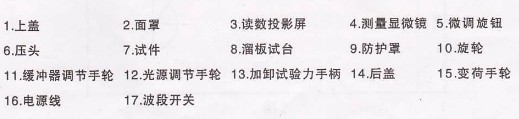

布洛维光学硬度计的结构

布洛维光学硬度计的维护

　1、试验人员应遵守操作规程，能在试验前后经常用标准块校对仪器。不经常使用的硬度计，开机后在标准块上要进行数次的硬度测定，稳定后，再进行零件的测定。

　2、硬度块的使用只能在工作面进行，其使用周期为二年。

　3、硬度计搬运时，应将接长杆固定，并取下砝码和吊杆，凡取下砝码、吊杆前，应先拔去电源插头。

　4、硬度计应保持清洁，试验完后罩上防尘罩。硬度块、球压头使用完毕应涂上防锈油，防止锈蚀。

　5、硬度计做好周期检定工作，每年至少一次以保证硬度计的准确性。

布洛维光学硬度计的故障排除

现象	可能原因	排除方法
开机时，数码管不亮	1 电源不通 2 保险丝熔断	1 检查电源线是否导通 2 取出附件箱内的保险丝更换
长指针偏移,不对“C”位。	调整硬度示值后，会造成长指针的偏移。	参阅说明书，将螺母（24）略松，微量旋转M4螺钉，表盘对准“C”位，固定螺钉，旋紧螺母。
升降螺杆卡住	升降螺杆间的配合间隙很小，细小的线头或污垢可能造成卡住。	取下升降螺杆保护罩，用干净的布条擦净螺纹，再双手握住旋轮上下拉动升降螺杆（禁用沙纸磨擦螺杆）。
硬度示值偏差较大。	1 压头损坏。 2.升降螺杆（7）外的保护罩高出螺杆，碰到试台（8）。 3 砝码安装顺序颠倒。 4仪器放置不水平，砝码与机体内壁摩擦。 5总试验力或压头选用错误。	1更换金刚石压头或球压头。 2.将保护罩退下，低于升降螺杆上平面，然后拧紧螺钉。 3安装砝码组。 4用水平仪校准硬度计。 5按要求选用试验力和压头。
