Motor Profiler参数测试失败------------有图有真相

avatar lgh050706 提问时间: 2023-08-31 17:30:09 / 未解决
大家好，我在利用Motor Profiler测试电机参数时，老是出现异常。我所采用的是以下的两块开发板的组合 Motor Profiler参数测试失败------------有图有真相 [相关图片] Motor Profiler参数测试失败------------有图有真相 [相关图片]

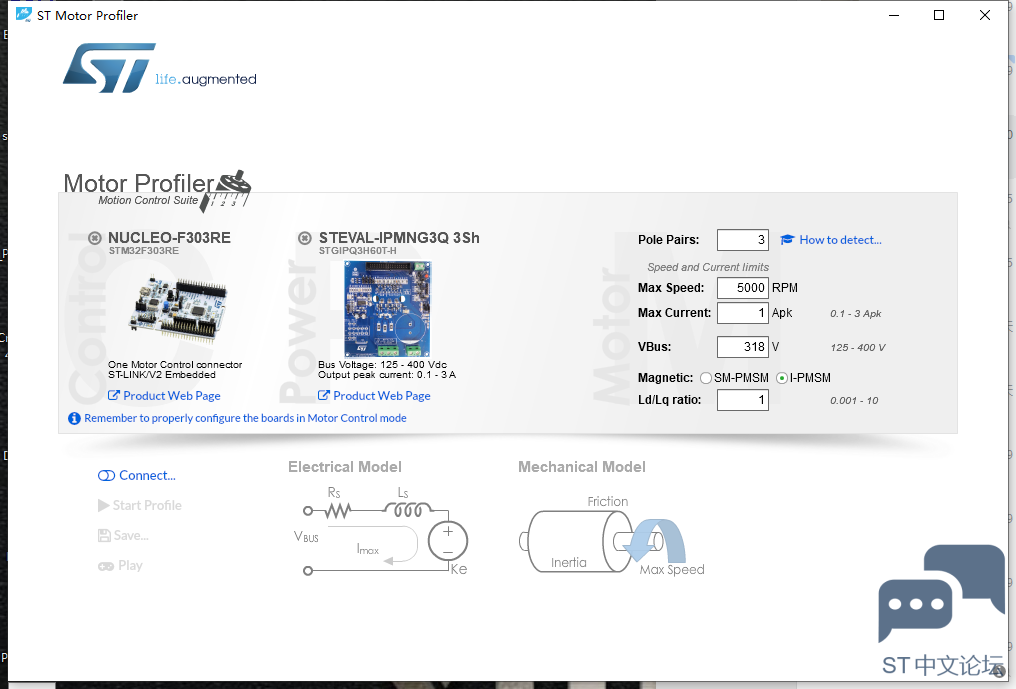

测试的目标的一个冰箱的压缩机，以下是我把线连起来之后的，再输入现有已知参数的界面：
Motor Profiler参数测试失败------------有图有真相 [相关图片] Motor Profiler参数测试失败------------有图有真相 [相关图片]
当我连接开始测试的时候，电机是有响应的，但是到了最后就会出现以后的对话框。


Motor Profiler参数测试失败------------有图有真相 [相关图片]
如果点Continue anyway，就是重复测试，但是最后还是会出现同样的对话框，而如果点Stop Profiler就会出现以后对话框，显
然这个测试还是没有完成的。

Motor Profiler参数测试失败------------有图有真相 [相关图片]

根据提示，我尝试过很多的参数设置，但是效果还是一样。例如下图的速度与比率
Motor Profiler参数测试失败------------有图有真相 [相关图片]
而不管是内嵌式转子还是表贴式的转子，我同样是测试过。效果还是一样。但是我在网上看到有朋友说要把板子设置为FOC模式也许可以。我就是不知道怎么设置为FOC模式，有朋友可以帮下忙吗？我电机的参数没有办法从厂家里得到，如果这样提义先谢过了。如果朋友确实有解决过这样的问题，也可以加我的QQ410262163 ；酬谢。
5个回答
  • avatar 子曰好人2号
    回答时间: 2023-08-31 17:57:26

    这个测参数确实不是万能的，对小的航模电机可能效果好一点，另外就是这个套件也不支持大功率电机的运行和参数测定

  • avatar yr
    回答时间: 2023-08-31 18:26:22

    起码可以用万用表测一下相电阻啊，它这个profile自动测参数对rs和ls好像有要求的，应该有个范围要求，不能太小，否则测不出或者测不准。

  • avatar 弗兰克
    回答时间: 2023-08-31 18:53:28

    我测试了两个压缩机，都不能把全部过程完成，可以把他测出来的Rs和Ls拿来用，附件是一个可以运行的电机的相关配置，楼主可以拿来试试。

  • avatar lgh050706
    回答时间: 2023-08-31 19:23:41
    弗兰克 发表于 2021-6-15 12:19
    我测试了两个压缩机，都不能把全部过程完成，可以把他测出来的Rs和Ls拿来用，附件是一个可以运行的电机的相 ...

    大哥，你是做家电行业的吗？能加个QQ探讨一下吗？

  • avatar lgh050706
    回答时间: 2023-08-31 19:51:53
    弗兰克 发表于 2021-6-15 12:19
    我测试了两个压缩机，都不能把全部过程完成，可以把他测出来的Rs和Ls拿来用，附件是一个可以运行的电机的相 ...

    光是线电阻与线电感，而这个反向电动势也要测出来才行吧？
