STM32F4 颜色传感器

avatar 胡小侃 提问时间: 2023-08-18 18:40:03 / 未解决

各位大佬好。

刚接触单片机,现在需要实现以下逻辑:

1.发送12个周期为500ns的脉冲(高电平200ns,低电平300ns),每隔4us发送一次,共计三次(36个脉冲,每12个脉冲之间间隔4us)

2.在第一步每段12个脉冲发送的上升沿时,读取GPIO口数据,共计12个bit,三次共计36个bit。

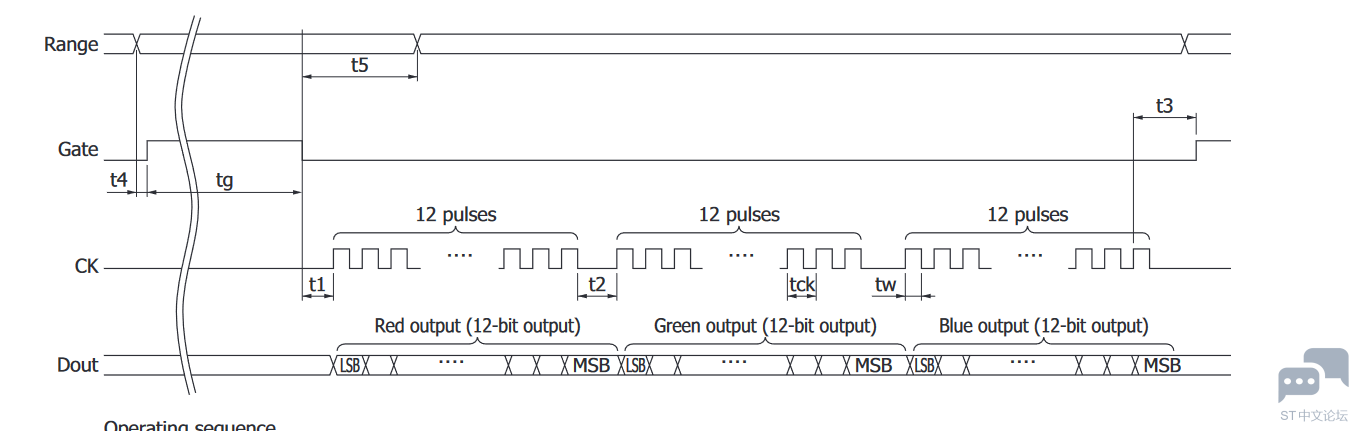

时序图如下:

STM32F4 颜色传感器 [相关图片]

我现在处理方式如下:

开发环境:STM32F407RC,CubeMx,IAR

使用Tim1的ch1用来发送PWM(周期为500ns),同时使用Tim1来驱动DMA来读取Dout的数据,然后使用从定时器Tim3来计12次数,12次到达后进入中断,停止发送PWM和DMA,等候4us后继续,以此做三次。

问题:

周期为500ns的情况下,无法保证每次都是12次停止,9次,10次,14次等,会乱掉,周期调到us级没有问题。

如果关掉DMA,只发送PWM的话,是可以按照12次计数停止。

小弟第一次做单片机,怀疑是使用库HAL库函数对定时器有一定的影响?还是整个开发方向都是错误的。以上,希望各位大佬解惑~


如需获得 STM32F4 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

3个回答
  • avatar 胡小侃
    回答时间: 2023-08-18 19:00:33

    通过寄存器配置主从time完美解决这个问题。

  • avatar butterflyspring
    回答时间: 2023-08-18 19:25:05
    胡小侃 发表于 2021-11-16 12:50
    通过寄存器配置主从time完美解决这个问题。

    )这个思路不错,有时间的话可以分享一下具体思路就更好了

  • avatar 胡小侃
    回答时间: 2023-08-18 19:56:46
    butterflyspring 发表于 2021-11-17 11:23
    这个思路不错,有时间的话可以分享一下具体思路就更好了

    最初一直都是用CubeMx来配置主从定时器,主定时器Tim1用来发送PWM和读取DMA,从Tim3用来控制脉冲次数。手册上关于主从定时器是没有指明谁是主从,所以通过修改寄存器的方式,把Tim3改为主,Tim1改为从,同时要启用Tim3的PWM方式,这样就得到想要的结果了。(也是在公司领导的帮助下改成功的,小弟第一次接触单片机~)
