关于GPIO中I/O的电流限制问题？
人王伏羲2011 提问时间: 2023-08-10 19:26:06 / 已解决|
数据手册原文： The GPIOs (general purpose input/outputs) can sink or source up to ±8 mA, and sink or source up to ± 20 mA (with a relaxed VOL/VOH) except PC13, PC14 and PC15 which can sink or source up to ±3 mA. 对于其中GPIO的灌电流/拉电流可以理解；但是第二种情况中的with a relaxed VOL/VOH应该怎么理解？当前我的理解是在满足小于最大总功耗的前提下，可以最高限制在±20mA，请问，该理解是否正确？如果不正确，应如何理解，以及在什么情况下要考虑该条限制。 |

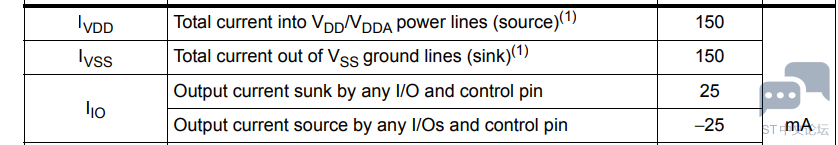

废鱼 回答时间: 2023-08-10 19:49:10我看一下F4的图，他说的可能是VDD到VSS这之间的电流，下图所示，正常描述的是sink和source到输出这的电流是±8 mA。
人王伏羲2011 回答时间: 2023-08-10 20:08:34我看一下F4的图，他说的可能是VDD到VSS这之间的电流，下图所示，正常描述的是sink和source到输出这的电 ... [md]谢谢回答，图片无法显示（(lll￢ω￢)） 根据最大的电气参数，Iio最大可以达到±25mA。Ivdd和Ivss是作为总的限制条件。 我的疑问其实是对relaxed VOH/VOL合理的解释是是什么？
- 废鱼 回答时间: 2023-08-10 20:29:15谢谢回答，图片无法显示（(lll￢ω￢)）
!(data/attachment/forum/202202/07/174138qkkurj5e5ie1qj0 ...

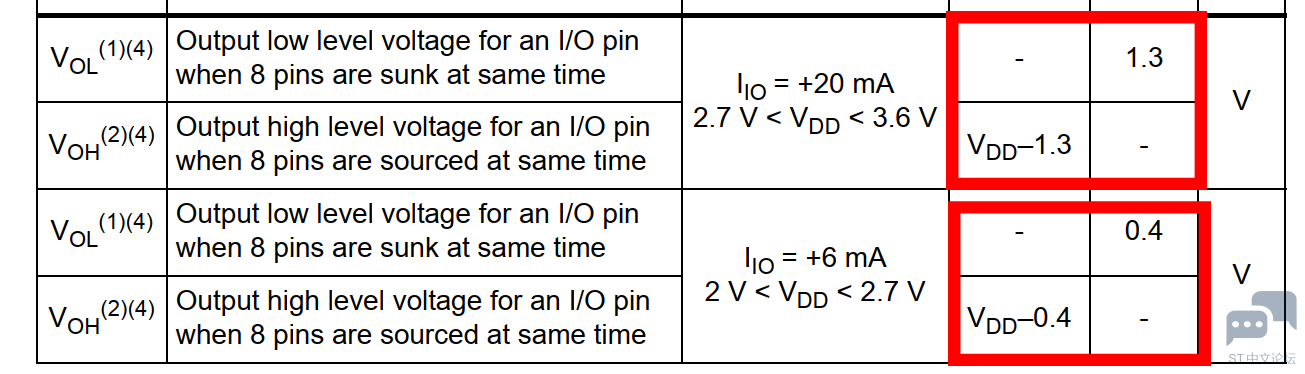

[md]从英文单词上面来分析的话，我理解是宽电压，不知道你看的是哪个芯片。看一下这个芯片的手册中，输入电压是不是支持5V和3.3V。从原理上分析，相同电路，电流变大，电阻的范围变化不大的情况下，那么可能就是输入电压变大才会导致电流变大。
人王伏羲2011 回答时间: 2023-08-10 20:47:34从英文单词上面来分析的话，我理解是宽电压，不知道你看的是哪个芯片。看一下这个芯片的手册中，输入 ... [md]谢谢，relaxed已理解。 由于CMOS和TTL在饱和导通时Ron的存在，所以在Iio增大时，会想成较大的导通压降。从而使得VOL/VOH的电压范围发生变化。在正常使用时，若电流超过±8mA，应考虑VOL/VOH是否符合外部电路的电平要求。
