如何将BSP添加到STM32CubeIDE项目

1.简介


STMicroelectronics为所有STM32评估板和Nucleo板以及探索套件提供BSP（板支持包）。在本文中，我们将看到如何将BSP添加到STM32CubeIDE项目中。


2.先决条件


  • 硬件：
  • 用于为板供电和编程的迷你USB电缆
  • STM32L496G-DISCO（B版）


  • 软件：STM32管

3.理论

ST的所有STM32板都包括微控制器以及从按钮开关和LED到更先进的设备（包括传感器、显示器等）的基本组件（有关详细信息，请查看感兴趣的特定板的文档）。为了帮助简化附加组件的使用，ST在每个板的BSP中提供了特定的驱动程序。这些BSP包含在每个STM32立方体固件库中。
在本文中，我们将学习如何将BSP添加到STM32CubeIDE项目中。我们将使用STM32L496G-DISCO套件，并将了解如何添加BSP，特别是板上显示器的驱动程序。
然后，我们将开发一个简短的应用程序，初始化LCD并在其上显示消息。


4.步骤

  1. 打开STM32CubIDE

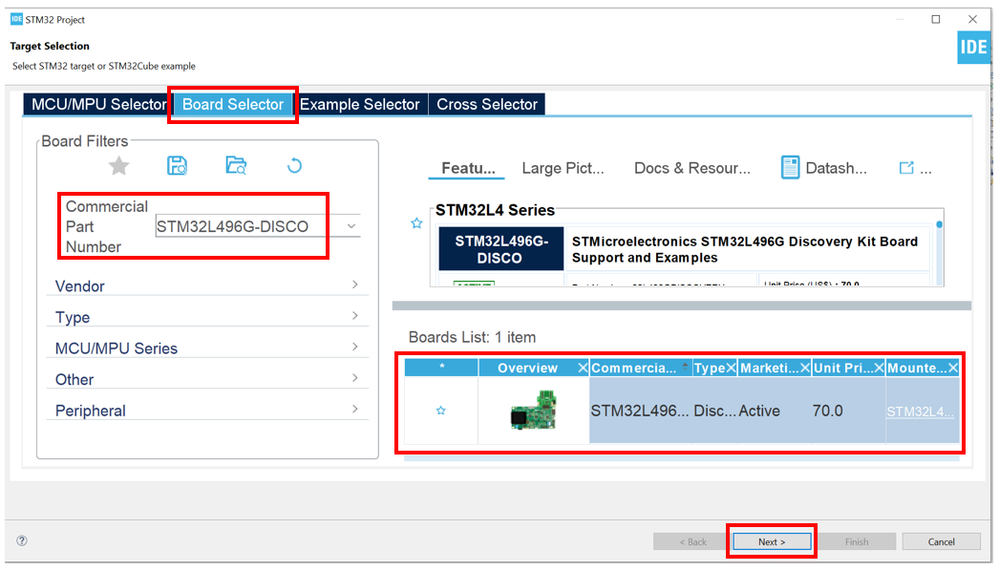

  2. 使用STM32L496G-DISCO创建新项目

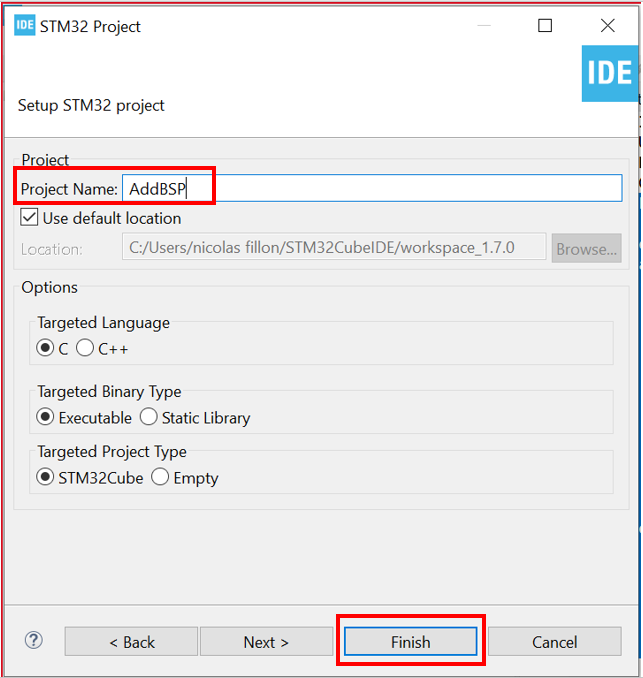

  1. 为项目命名

对于这篇文章，我将把我的项目称为“AddBSP”

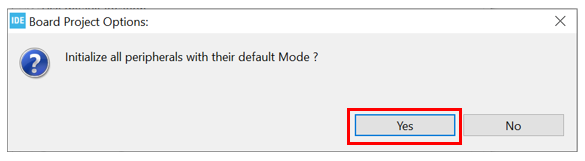

  1. 使用默认设置初始化所有外围设备：

要执行此操作，请单击下面的“是”：

这将创建我们的模板项目。

  1. 添加BSP

在这一步骤中，我们将为STM32L496G发现套件添加所需的BSP驱动程序，以便能够在我们的案例中使用显示器进行应用。

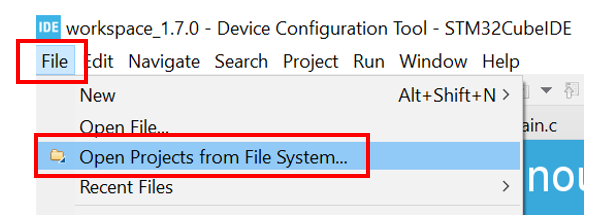

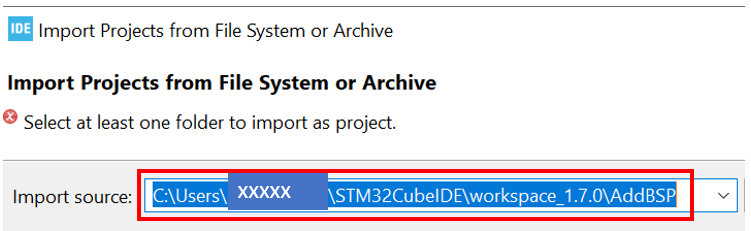

首先打开创建项目的目录。要了解项目的创建位置，请转到“文件”->“从文件系统打开项目”：

这将打开一个窗口，指示项目所在的位置，在我的情况下：

“xxxxx”表示我的用户名。

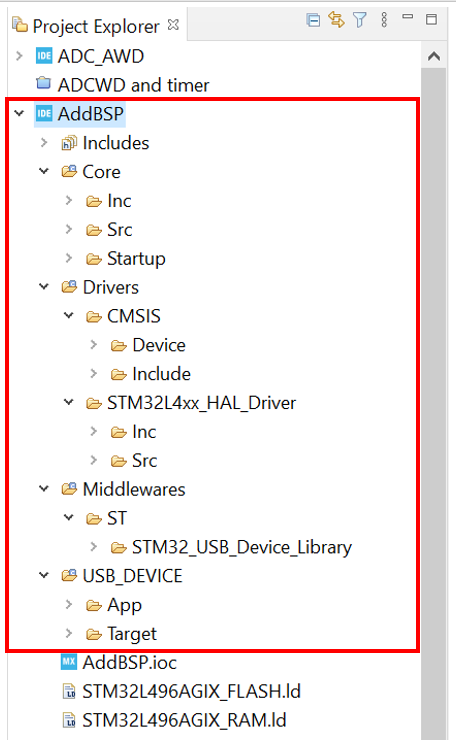

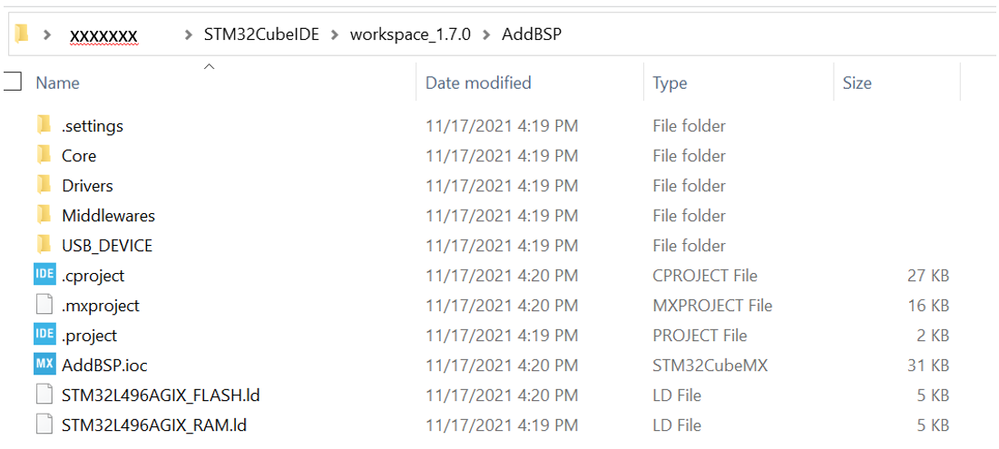

现在使用资源管理器打开项目所在的目录。项目结构应如下所示：

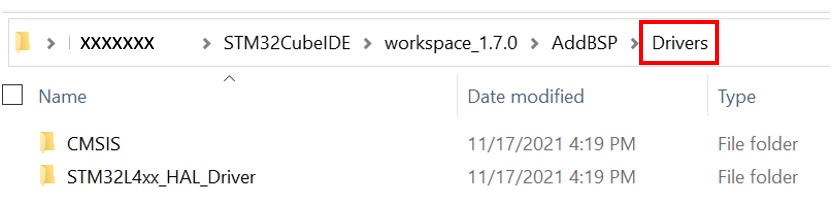

现在转到“驱动程序”目录。

这是我们将添加BSP文件的地方。
在第二个资源管理器窗口中，打开STM32CubeL4 FW Library文件夹，该文件夹应位于磁盘上的以下位置：
C： \用户\ xxxxxxxxxx\ STM32多维数据集\存储库\ STM32Cube_FW_L4_Vx.y.z
其中，如果您使用的是Windows，“xxxxxxxxxx”是您的用户名，“Vx.y.z”是STM32Cube Library的版本，在我的情况下，我使用的是1.17.0版本。

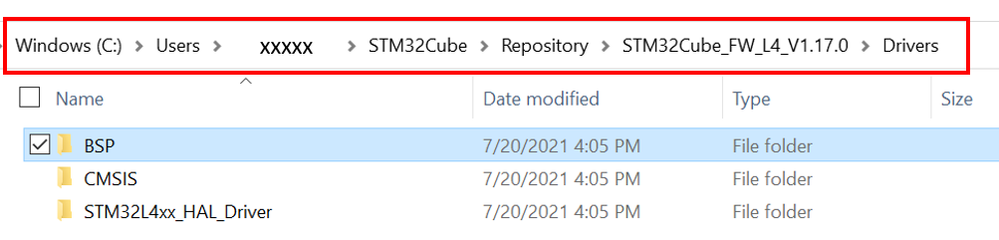

在STM32CubeL4目录中，转到Drivers目录以查找BSP：

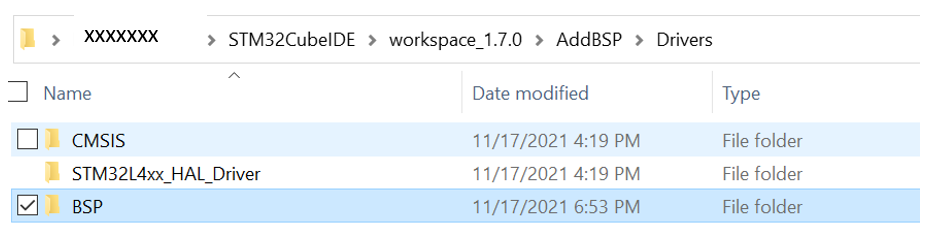

现在复制此目录并将其粘贴到另一个窗口中项目的Drivers文件夹中：

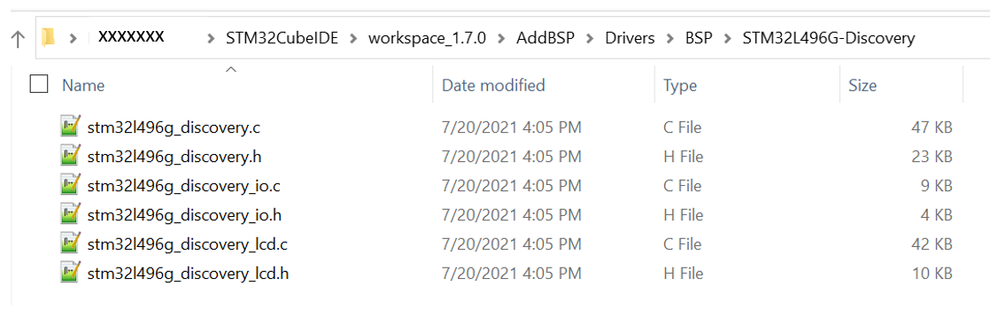

删除文件夹的其余部分，只保留与STM32L496 Discovery Kit相关的部分。

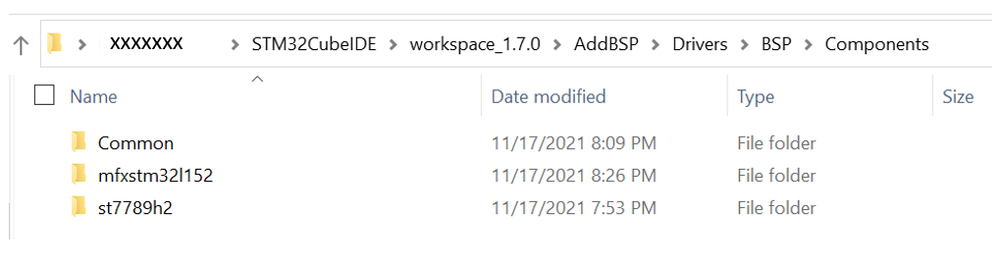

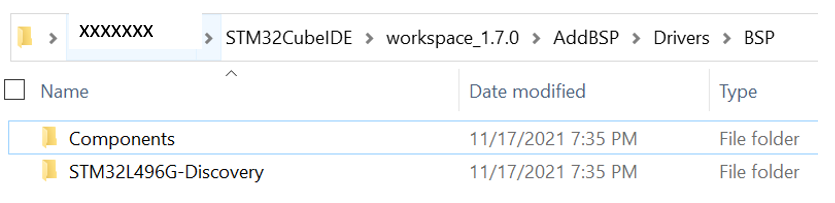

现在转到Components目录，只保留以下组件：

“通用”包括任何评估委员会可用的所有组件。文件夹“mfxstm32l152”是STM32L4的配套文件，由于驱动程序中的依赖性，需要将其包括在内，“st7789h2”包含STM32L496G Discovery上显示的组件。
在STM32L496G Discovery中，我们将只保留这些文件，因为我们不会使用板的所有功能，我们将在本例中使用显示器。

上面列出的是能够使用BSP显示驱动程序的绝对最小文件。

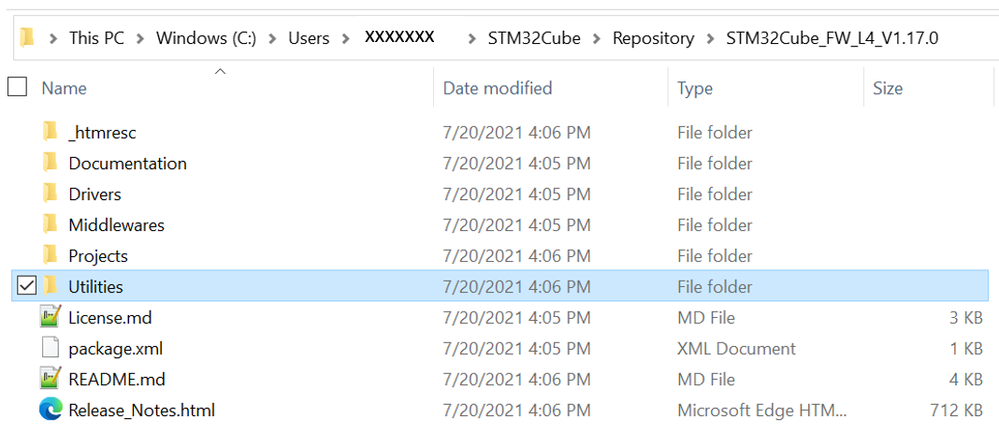

我们还将把STM3Cube库中的Utilities文件夹添加到我们的项目中，因为BSP使用了该文件夹中的一些文件。您将在STM32L4Cube FW Library的根目录中找到的Utilities文件夹，如下所示：

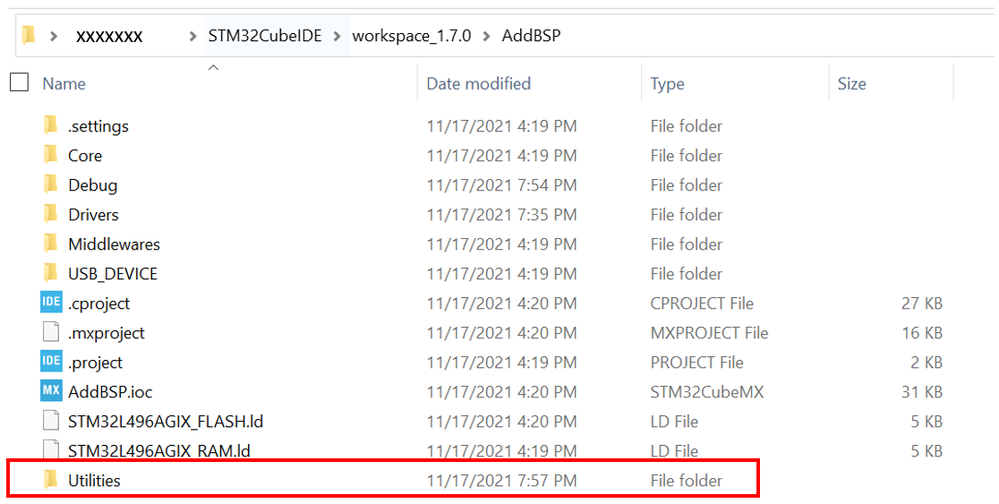

将文件夹复制并粘贴到您的Project目录中，如下所示：

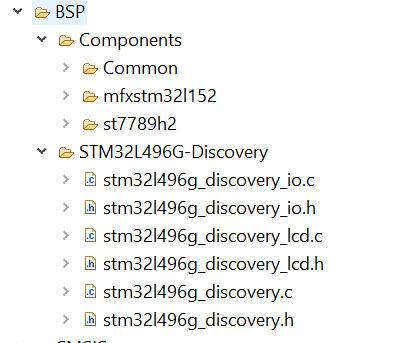

现在返回STM32CubeIDE。在项目资源管理器窗口中，项目结构应如下所示：

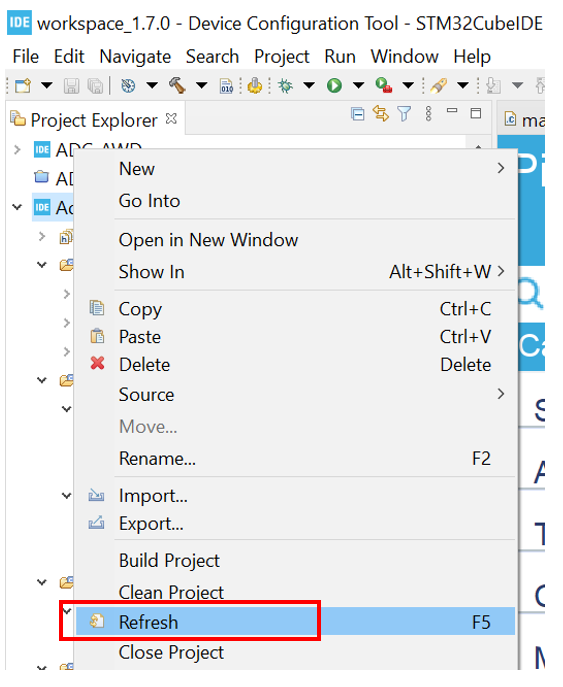

现在，通过左键单击“项目名称”并选择“刷新”来刷新项目：

这将把BSP文件夹和子文件夹以及所有源文件添加到我们的项目中。

  1. 项目修改

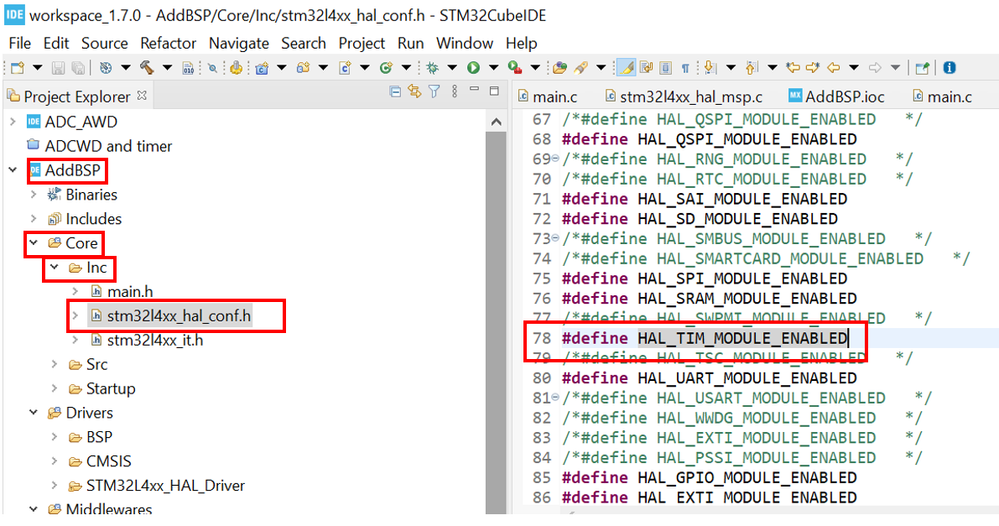

由于一些驱动程序的依赖性，我们需要从HAL配置文件中添加Timer HAL驱动程序。从项目浏览器中打开位于Core->Inc下的stm32l4xx_hal_conf.h文件，并定义hal_TIME_MODULE_ENABLED以包含BSP使用的计时器驱动程序：



  1. 添加代码

我们将添加BSP提供的一些功能，以使用板载显示器。我们将初始化显示器，然后使用一些BSP函数在显示器上显示一个句子。

/*用户代码开始包括*/#include“../../../Drivers/BSP/STM32L496G Discovery/STM32L496G_Discovery.h”#include（0，240-65，（uint8_t*）“BSP示例”，CENTER_MODE）；/*用户代码端2*/

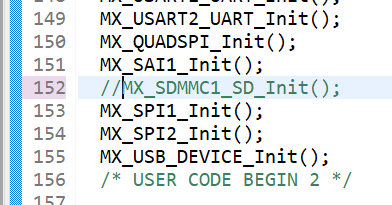

注意：如果发现套件的SD卡插槽中没有插入SD卡，则需要注释SDMMC外围设备的初始化（//MX_SDMMC1_SD_Init（）；）：



  1. 现在构建代码，加载它，并重置板以开始执行。

LCD初始化后，将显示文本“BSP Example”（BSP示例）。
