建立自己的充电宝

充电宝是一种便携式可充电电池，当你无法使用壁式充电器时，它可以连接到外部充电源。充电宝市场呈爆炸式增长，成为最受欢迎的电子产品之一。然而，如此神奇的设备却有着同样惊人的价格标签。幸运的是，我们将在这篇关于如何在家使用3.7V直流电池制作可充电充电宝（4500毫安时）的文章中逐步介绍。

通常，有三个基本组件组成了一个为销售而创建的充电宝。锂离子或锂聚合物可充电电池、直流-直流转换器模块和电池充电器模块（通常基于TP4056 IC）。要将充电宝连接到任何外部设备，您还需要一根Micro USB电缆。

充电宝所需组件

• 3个锂离子电池（18650 3.7V 1500mAh）
• 1个充电宝模块
• 1根Micro USB电缆

制作充电宝：循序渐进指南

步骤1

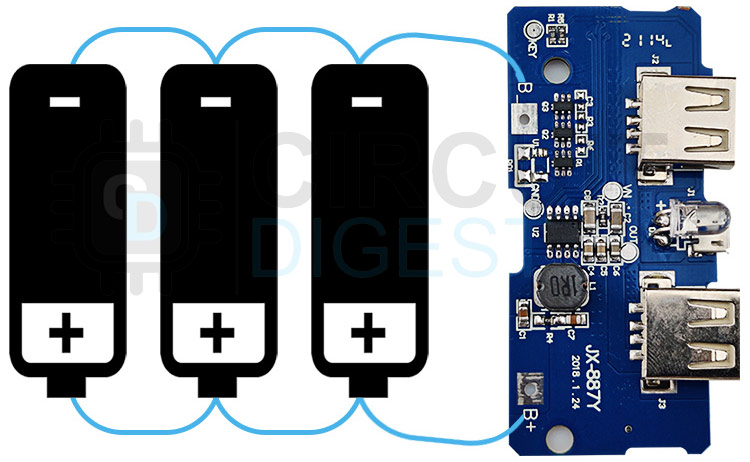

将18650个锂离子电池并联，这将使其成为4500毫安时3.7V电池组。

步骤2

如上文所示，将充电宝模块连接到电池组。

B+电池组正极。

B-电池组负极。

国产充电宝外壳

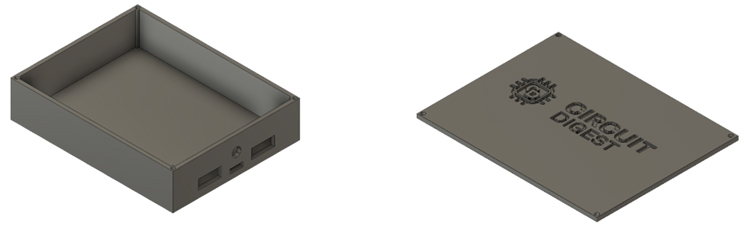

为了安全地将所有电路封闭起来，我们设计了一个带有Fusion-360上所有切口的外壳，并将其3D打印出来。

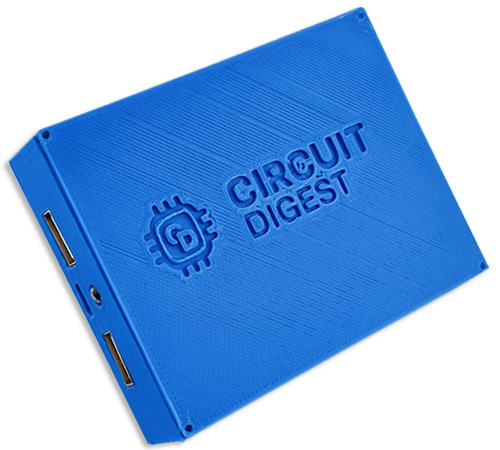

你应该有一个充电宝，在把所有东西放在一起后，它是安全密封的。

18650基于电池的充电宝电路工作说明

这个电路的操作相当简单。3.7V电池提供直流储能器。考虑到电池通常提供3.7V DC。充电控制器模块可防止过度充电，同时确保最佳充电。充电器电路板上的内置直流-直流升压转换器模块提供稳定的5V/2A直流输出。

当电路连接到外部输出设备或墙上的插座进行充电时，充电控制电路板底部的板载SMD LED会发出充电状态信号。
